网络设备完整使用说明书
目录：
一、连接说明

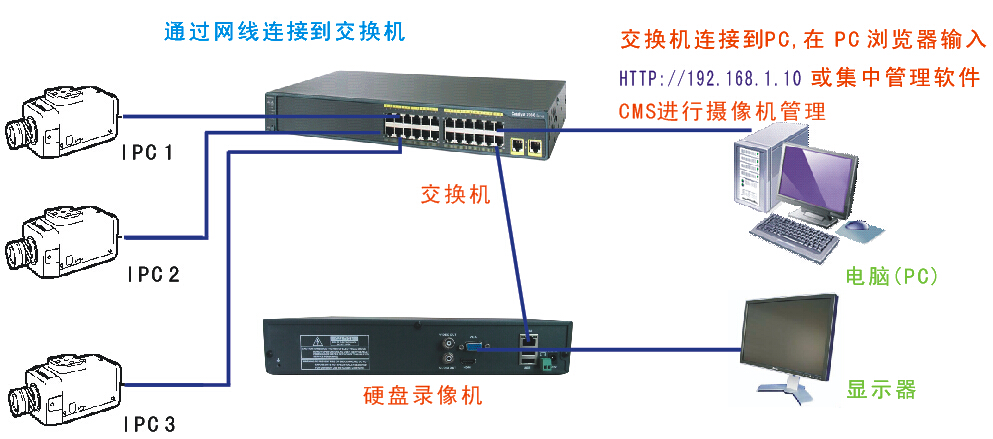

1.1基本连接拓扑图

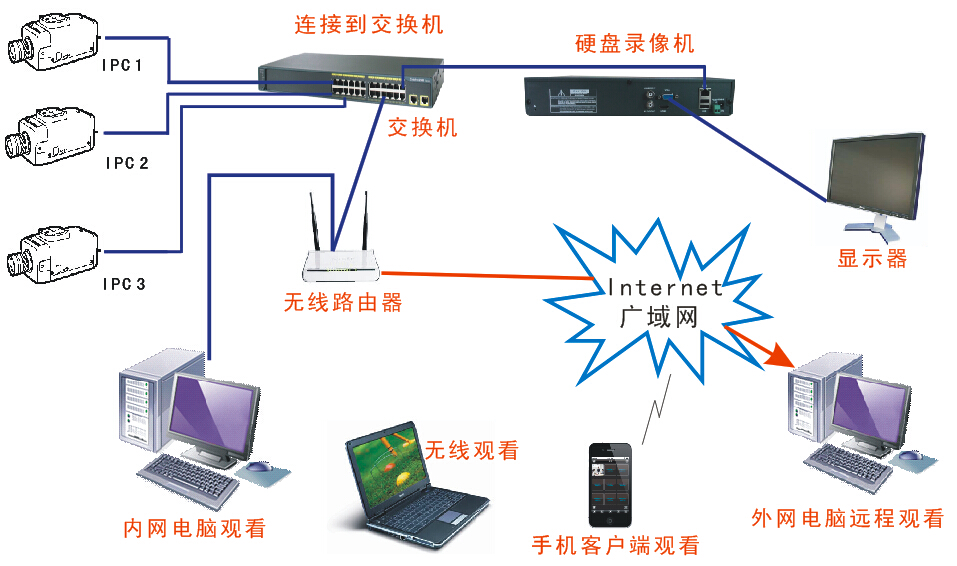

1.2拓展网络连接拓扑图
二、监控点管理
2.1添加设备
1，打开爱立视视频集中管理系统软件，单击
,然后单击
出现如下图：

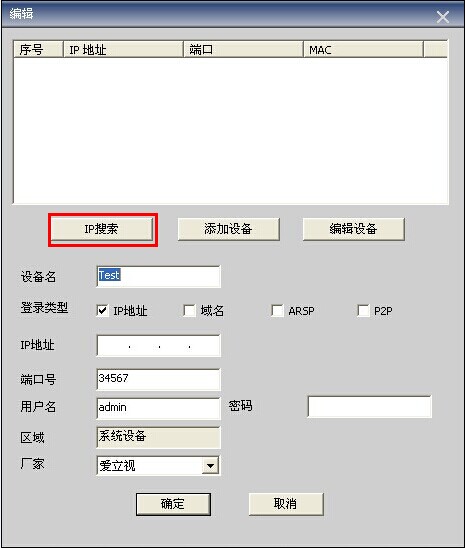

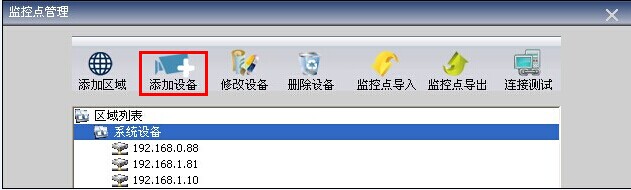

2，选择默认的区域"系统设备"，单击上图所示的"添加设备"，出现如下图所示:

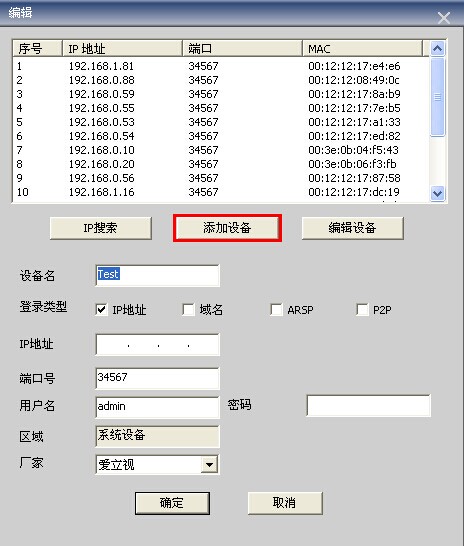

3，单击上图所示的"ip搜索"，接入的摄像机和录像机的ip将全部搜索出来，出现如下图所示:
4，选中你要添加的摄像机或者是录像机的ip，然后单击上图所示的"添加设备"，设备添加成功。(出厂默认用户名admin，密码为空)
注意：摄像机ip和你电脑必须在同一个网段,比如电脑的ip：192.168.1.100，那么摄像机的ip就要是192.168.1.XXX(2-254),在一个网络内任何设备的ip都不能有重复。
2.2修改网络配置
1，单击

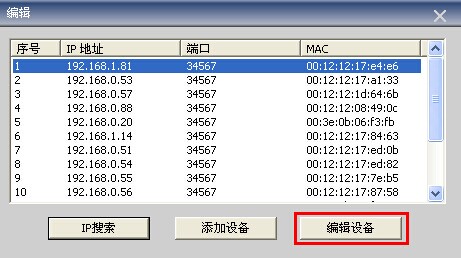

即可搜索到内网(局域网)的设备的ip地址，选中需要修改的ip地址，如图：

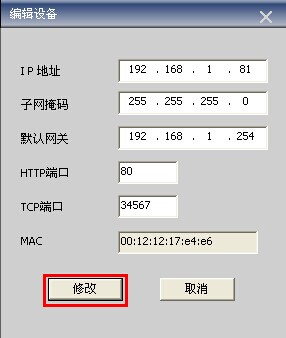

2，单击上图所示的"编辑设备"，出现如下图所示:
3，ip修改完成以后要重新搜索然后添加设备。
注意:我们出厂的摄像机默认均为192.168.1.10,所以必须先修改ip，否则就只能显示一个视频图像或者是无法观看。"子网掩码"和"默认网关"必须和路由器保持一致，否则不能远程监控。
三、修改通道名称

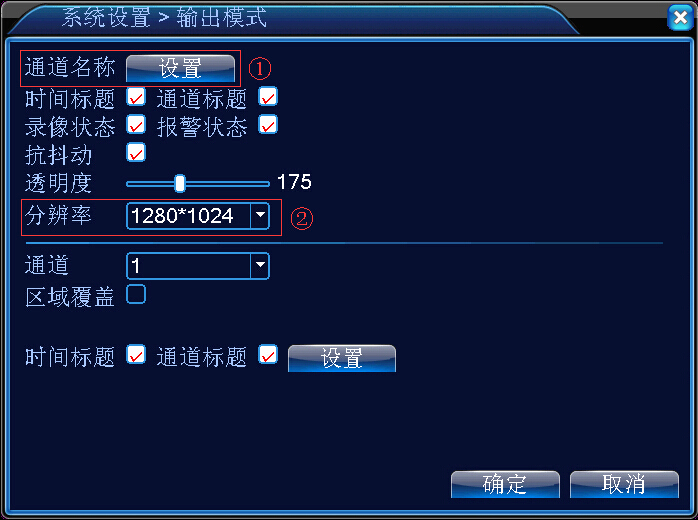

在显示画面上鼠标右键-【主菜单】-【系统设置】-【输出模式】，如下图所示：
①通道名称：以便于客户分辨多个摄像头的时候照的不同位置（默认名称显示在画面的 左下角）
②分辨率：根据客户自己的显示器来选择合适的分辨率，以便正常显示。
点击上图①中的【设置】，出现如下图可以进行通道名称的更改，以方便识别。
四、设置无线wifi

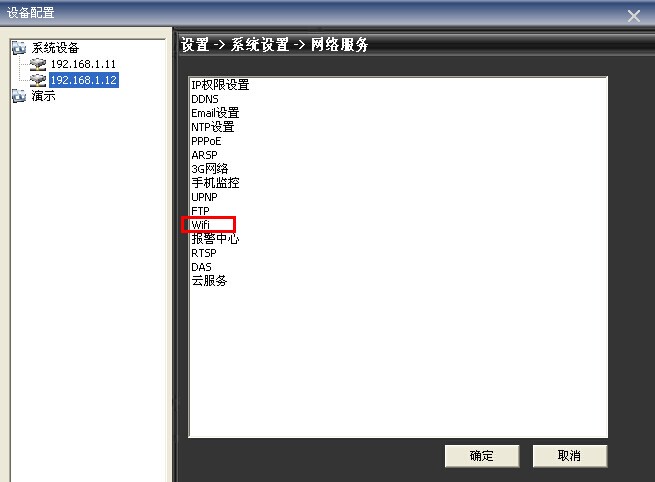

1，首先得用网线把摄像机接入局域网内，添加摄像机并能看到画面，在画面预览上单击鼠标右键-->设备配置，选择你要操作的IP，然后点击
-->网络服务，出现如下图：

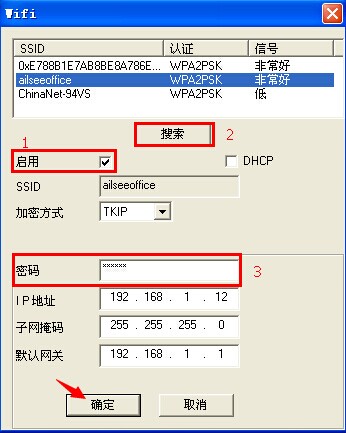

2、双击上图中的wifi，勾选启用-->点击搜索来搜索无线wifi，搜索出来后双击无线wifi名称-->在密码处填写你无线的密码，最后单击确定，设置完成，然后可以拔掉网线了。稍等一会图像正常。如下图所示：
五、音频设置
5.1开启音频
1，在画面预览上单击鼠标右键-->设备配置，选择你要操作的IP，然后点击

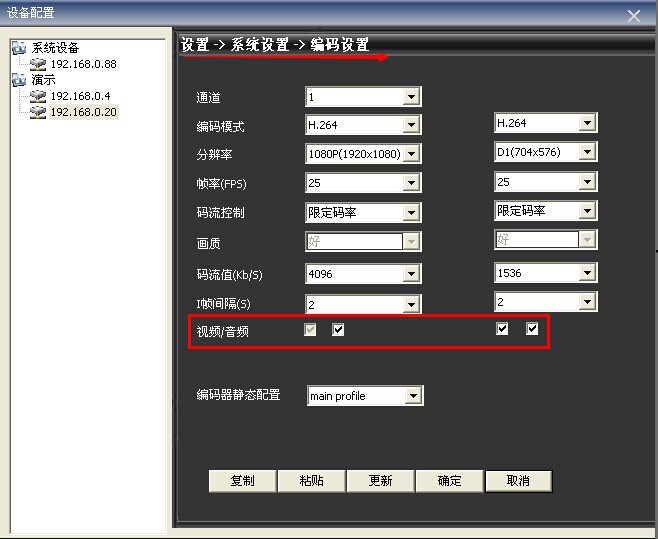

-->编码设置，出现如下图：
2，勾选上图所示的音频/视频后面的选项框，然后确定。回到预览画面，鼠标放在你试听音频的画面上右键单击，出现如下图所示：
3，在上图所示中勾选音频，你将听到拾音器那边传过来的声音。
5.2语音对讲
1，请参照（开启音频）在编码设置里面勾选音频，然后回到预览画面上单击鼠标右键，勾选"开始对讲"功能,可以对讲了，如下图：
六、录像设置
6.1、在硬盘录像机上设置录像

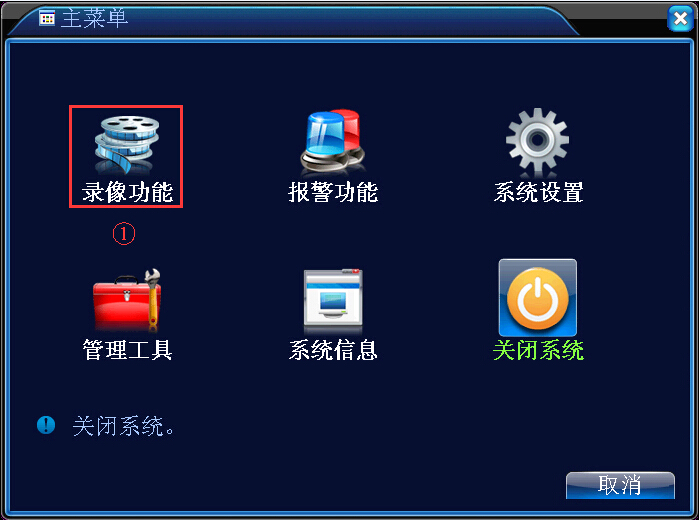

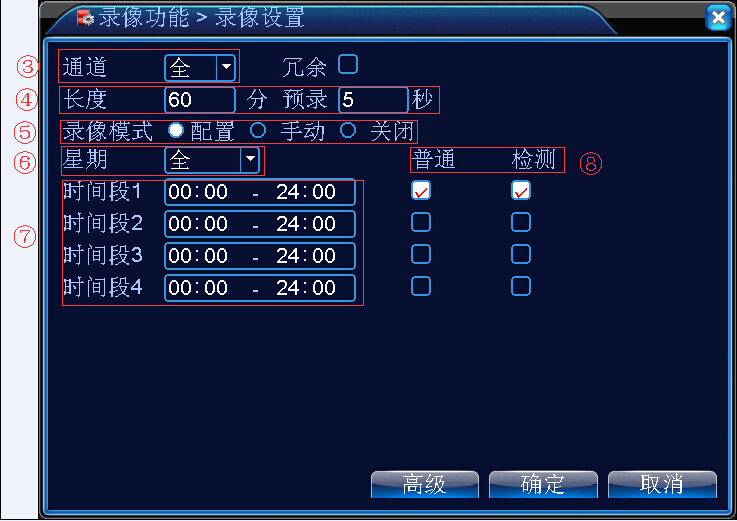

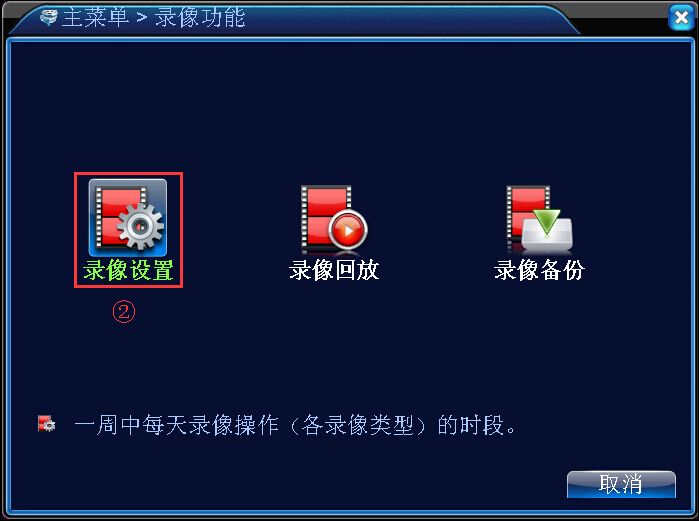

设置监视通道的录像参数。初次启动时，系统设置为24小时连续录像。可在【主菜单】>【录像功能】>【录像设置】进行相应设置，如下图：
③通道：设这哪个通道录像
④长 度：多少分钟生成一个视频录像文件
⑤录像模式
配置模式：为手动用设置录像计划时间，配合⑤⑥时间表使用
始终模式：为24小时自动录像
关闭模式：为关闭录像
⑥星 期：设置录像周日
⑦时 间 段：为设置录像机时间
⑧普 通: 为普通常规录像
检 测: 为移动检测异常而开始录像
报 警: 为摄像机报警后开始录像
6.2 在客户端设置录像
首先在我们的官网/list/?117_1.html上下载【爱立视网络视频集中管理系统】(操作说明参见该软件的帮助文档)，安装在您的电脑上并且添加好录像机的IP地址到软件中去

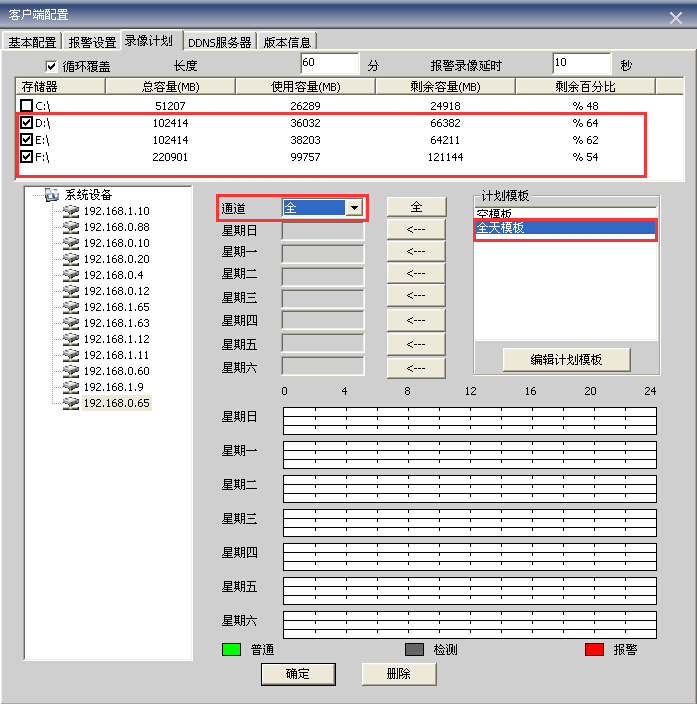

点击【系统设置】->【客户端配置】->【录像计划】，如下图

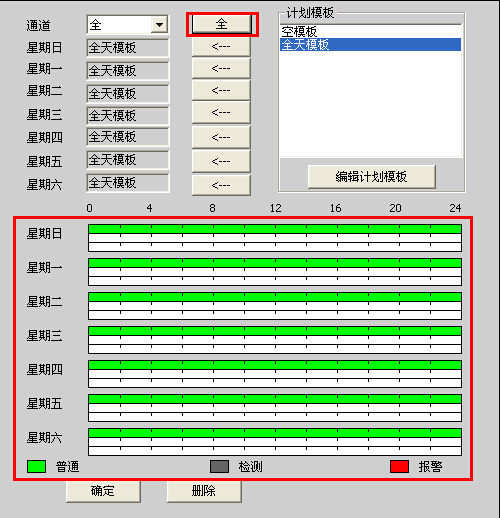

选择要存储的硬盘盘符，选中左框中录像机的IP地址，再选择通道（全），录像机计划一定要选择全天录像模板，也可以自己编辑模板，再点击【全】，下面即会变成绿色，如图：
点击确定，右边的IP地址上即会多出一个绿色的圆点，如下图所示：
七、录像回放

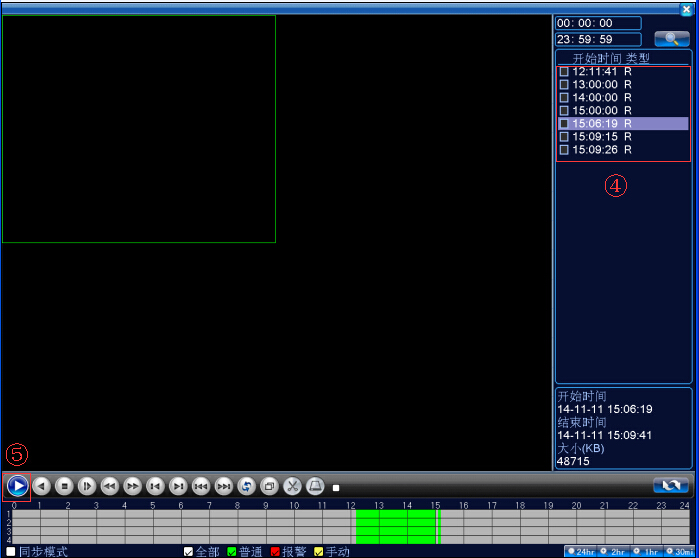

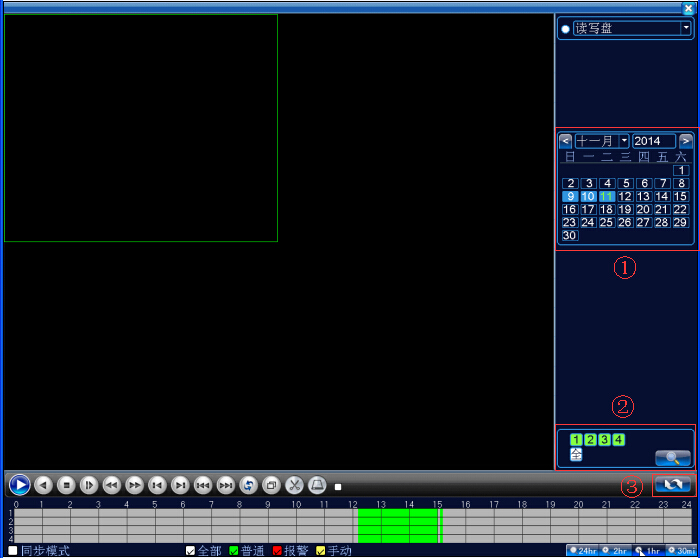

播放硬盘中的录像文件。可通过桌面快捷菜单，也可在【主菜单】>【录像功能】>【录像回放】，进入录像回放界面
①选择要回放录像的日期和时间；
②选择你要录像回放的通道；
③点击进行录像文件的搜索；
④查询到的录像文件 ；
⑤点击播放按钮进行播放录像文件；
八、录像备份

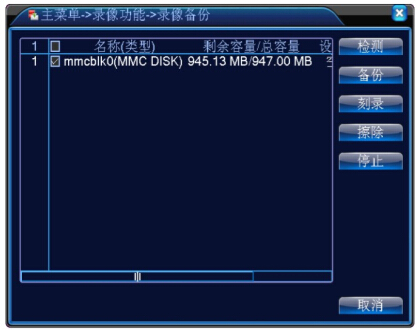

通过设置，将设备中的录像文件备份到外界存储设备中。鼠标右键【主菜单】-【录像功能】-【录像备份】
注：备份文件前需要安装好能够容纳存储文件的存储设备。备份被终止，则已经复制到存储设备的文件可独立回放。如下图所示：
检测：检测连接在设备上的存储设备，可以是U盘、硬盘等移动设备；

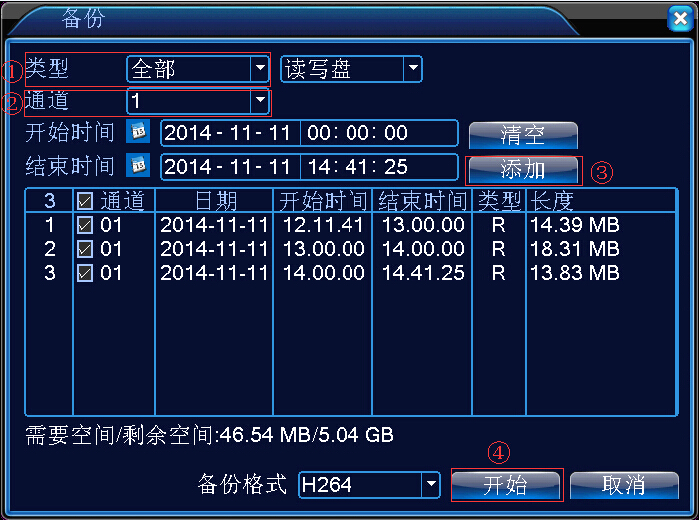

备份：点击备份，弹出备份对话框如下图，可根据类型、通道、时间等属性选择备份的录像文件
九、移动侦测设置

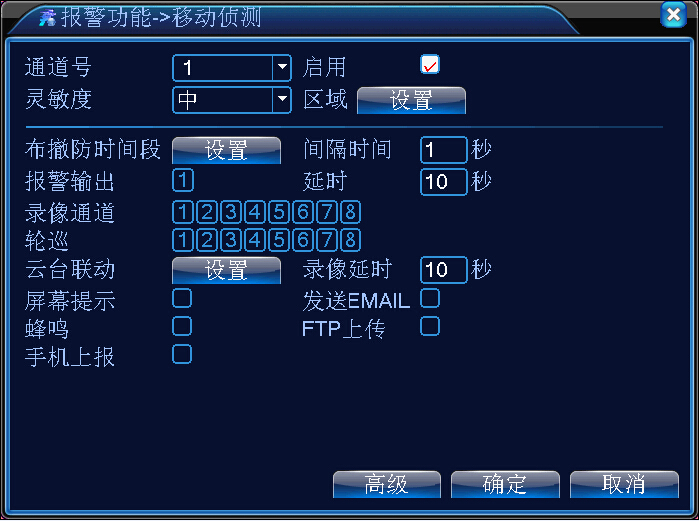

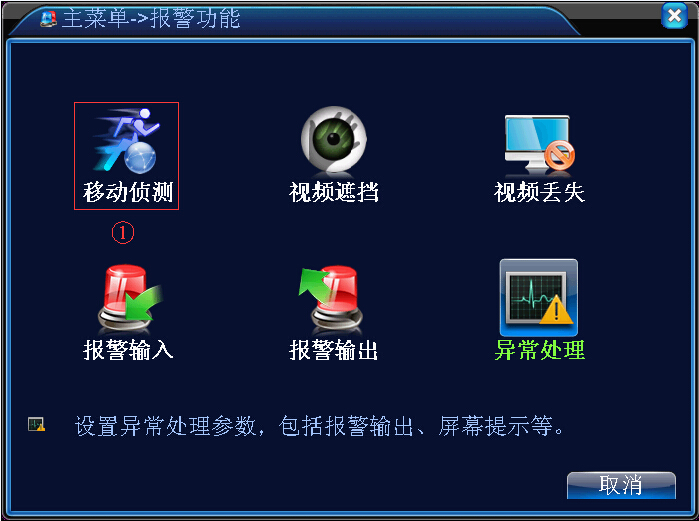

通过分析视频图像，当系统检测到有达到预设灵敏度的移动信号出现时，即启动移动侦测报警，并启动联动功能。 在显示画面上鼠标右键-【主菜单】-【报警功能】-【移动侦测】，如下图所示：
【启用】
表示选中，打开移动侦测功能，选择了启用，方可进行相应的设置；
【灵敏度】根据灵敏程度，可设置六档，灵敏度越高对活动物体的感应越灵敏；

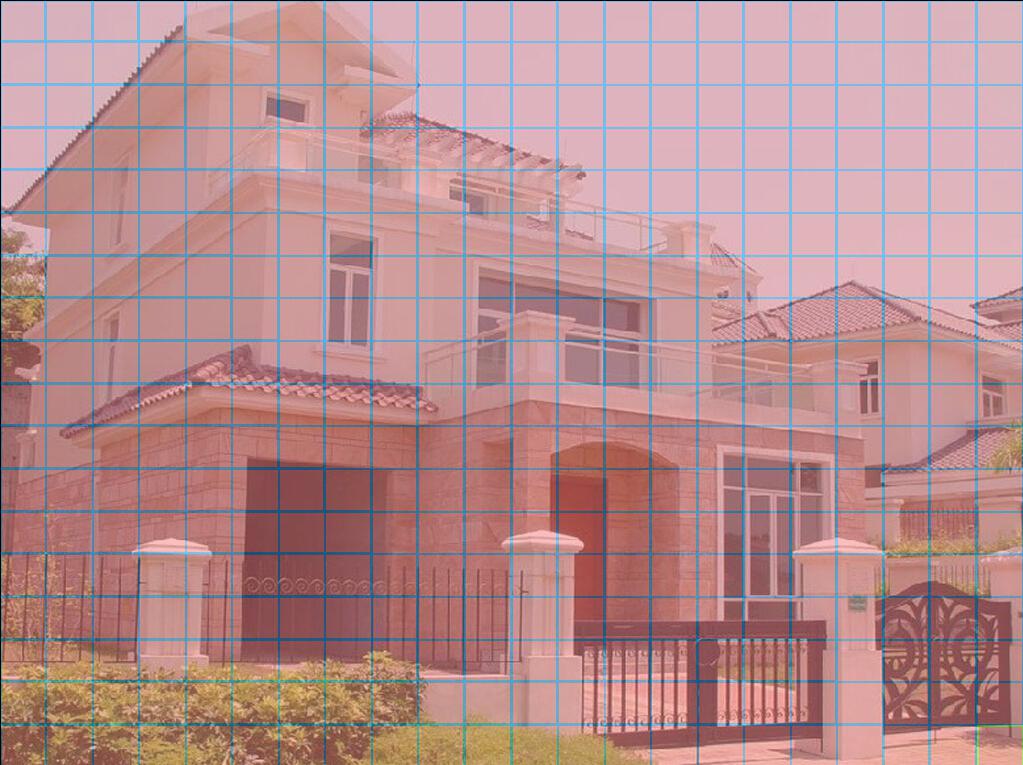

【区域】点击设置，进入设置区域，粉红色区域为动态检测设防区，无颜色区域的为不设防区（显示监控画面），如下图设置区域。按住鼠标左键，划出设置区域。（默认全部区域选中粉红色为监控区域）

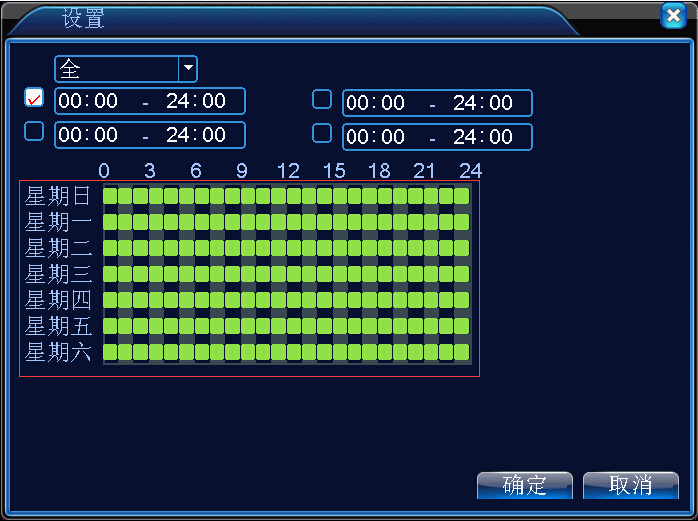

【布撤防时间段】在设置的时间范围内，设备才会触发移动侦测告警信号，如下图所示。可按星期设置，也可统一设置，每天设置四个时间段。选中时间段前的复选框，设置的时间才有效。
【间隔时间】在设置的间隔时间在0—600s之间，如发生多次移动侦察测只触发依次告警信号；
【报警输出】发生移动侦测时，设置启动相应联动报警输出端口的外接设备；
【延时】表示报警结束时，报警延长一段时间停止，范围在10~3000秒；
【录像通道】选择录像功能，发生报警时，系统触发该通道录像信号；
注：进行联动录像，需要【录像设置】中设置，在相应时间段，启动检测录像
【轮巡】报警发生时，选中的通道将会轮巡进行全屏显示。

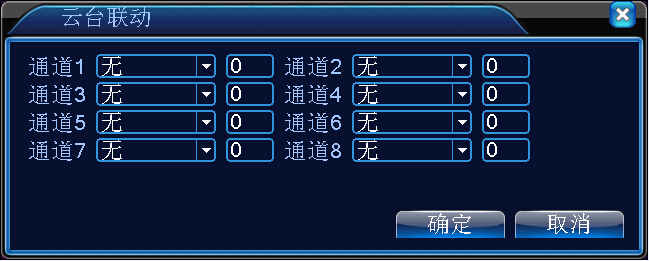

【云台联动】报警发生时，设置通道的云台进行联动，设置如下图；
注：云台联动，需要在球机【系统设置】>【云台控制】中设置相关参数，在云台控制中设置预置点、点间巡航、间隔时间等参数
【录像延时】告警状态结束后，告警录像延长一段时间停止，范围为10~3000秒；
【屏幕提示】反显选中，表示发生移动报警时屏幕会全屏提示用户。
【发送EMAIL】反显选中，表示报警发生时同时发送邮件通知用户。
注：发送EMAIL，需要在【网络服务】中进行相应设置。
【蜂鸣】反显选中，表示报警发生时录像机发出蜂鸣的声音。。
【FTP上传】反显选中，表示报警发生时若选择了录像通道或抓图通道，将录像文件或图片上传到指定的位置上去。
注：上传FTP，需要在【网络服务】中进行相应设置。
十、远程监控设置指导（适用电脑和手机监控）
*步骤一：录像机和摄像机接上网线连接到交换机或者路由器

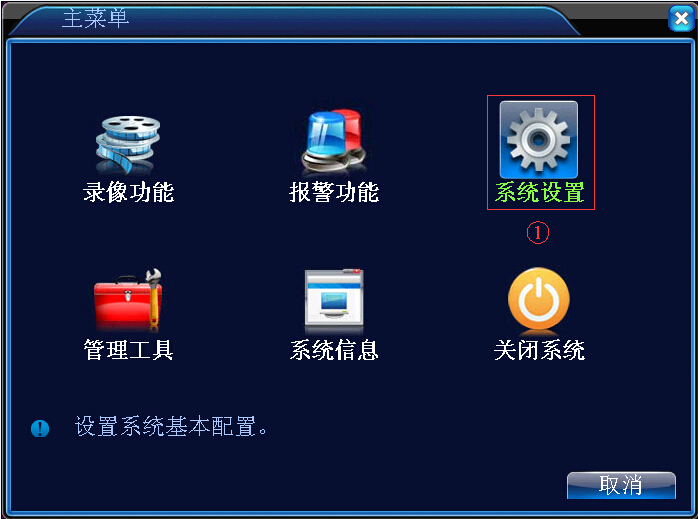

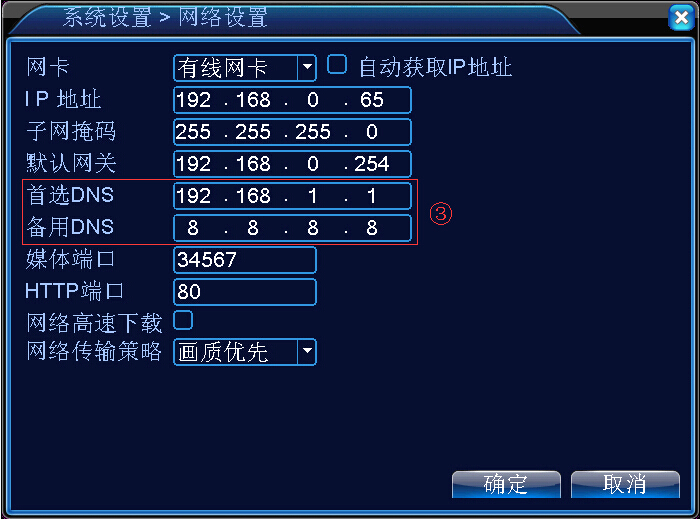

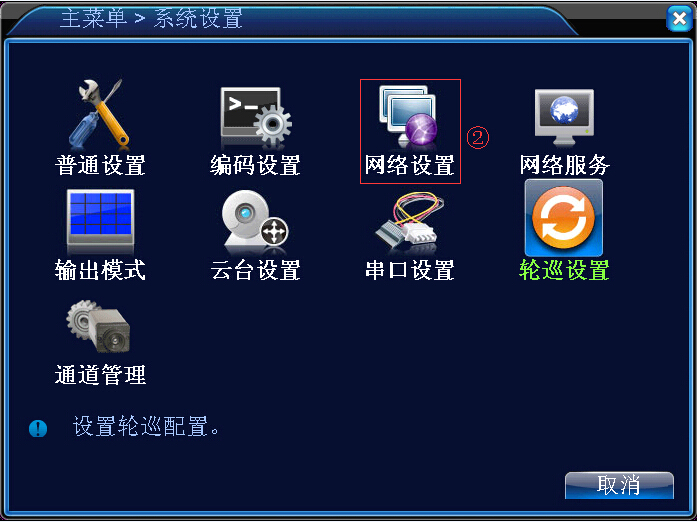

*步骤二：进入录像机系统，【主菜单】-【系统设置】-【网络设置】，配置DNS服务器地址，DNS服务器地址请填写当地运营商的为准或者填写：8.8.8.8 如下图
③填写当地运营商的DNS(一般在总路由里面可以找得到DNS)。

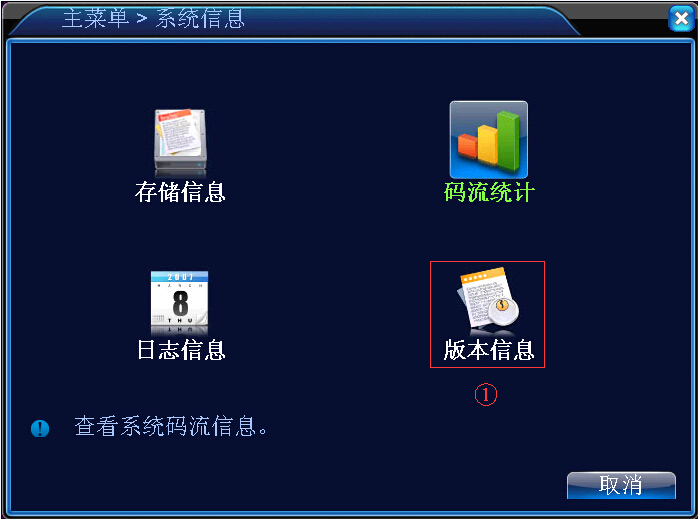

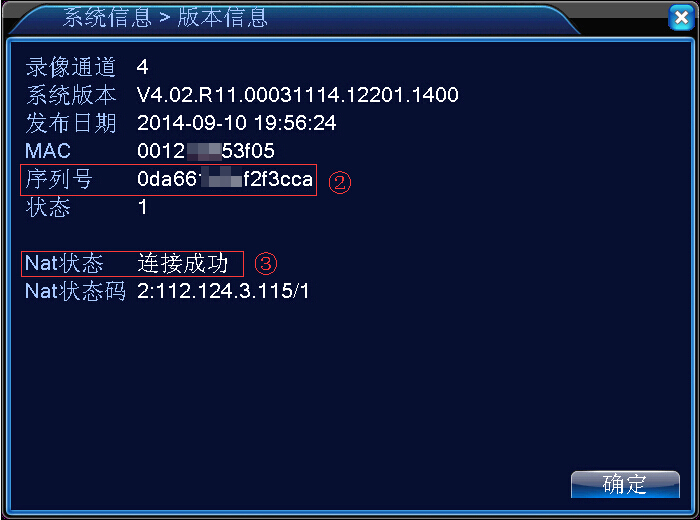

*步骤三：进入录像机主菜单。找到【系统信息】-【版本信息】找到序列号抄写下来（16位），如下图：
②序列号：序列号为16位数，需要注意的是序列号不存在英文字母“o”
③NAT状态
若显示：”连接成功“说明可以远程访问，抄写下序列号，登陆网站 远程网站，输入抄写的此序列号即可远程访问连接录像机。
若显示：“正在探测DNS”，则DNS设置错误，此时建议修正DNS地址或者重启录像机再看一次。
若显示：“未开启”，则在【主菜单】-【系统设置】-【网路服务】里面启动云服务，然后填写正确的DNS。

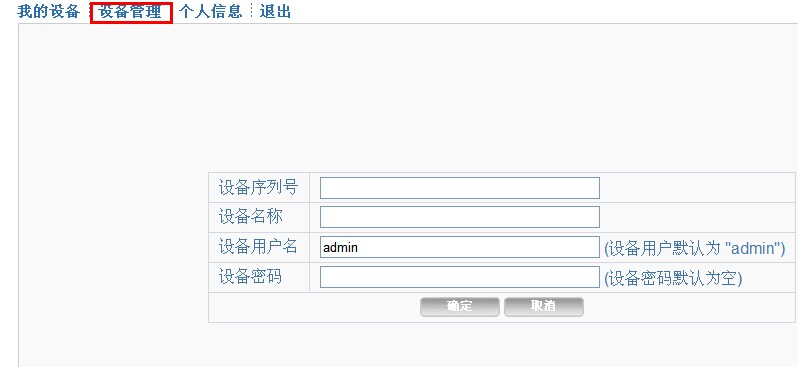

*步骤四：设置完成之后进入我们的 远程网站 注册一个用户，然后用你注册的用户名登陆进去后点击"设备管理"-->添加,出现如下图：
注：首次操作需要下载《安装浏览器控件》
设备序列号：在系统的版本信息里面，参照上面的查看NAT状态；
设备名称：自定义；
设备用户名：默认admin；
设备密码：默认为空的；

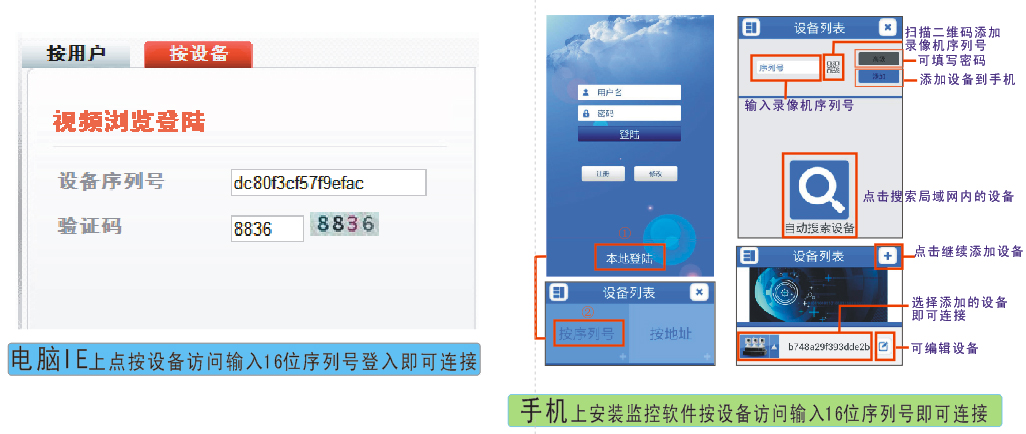

4，上图信息填完之后点击确定，然后单击"我的设备"，将会看到你添加的设备名称，单击设备名称将会出来画面；如下图所示：
在我们的官网/content/?229.html下载手机客户端进行远程观看
详情可参考视频/content/?424.html进行远程设置指导。
